實時監測:防火門監控器對監測的現場裝置設備進行24小時實時自動巡檢、監測,通過集中顯示監測在線(常開、常閉)防火門的開啟、關閉、故障狀態,實時監測各節點的工作狀態:故障(離線)、通訊狀態、電源工作狀態等;
故障報警:準確及時的根據故障類型產生相應的聲光報警信號;
顯示狀態:可實時顯示連接到系統上的監控區域分機和監控裝置設備地址、中文備注、狀態等,按故障類型和發生的時間先后順序、分區顯示;
歷史記錄:存儲、查詢及打印監控節點的詳細信息;
中文輸入:支持多種方式輸入點位中文備注 (樓層、配電箱編號、故障類型、監控器編號等 ) ;
遠程配置:可遠程配置監測裝置;
遠程控制:可遠程控制聯網現場監測裝置進行復位、自檢等操作;
操作等級:可通過級別設置分配操作權限;可對系統操作人員設置不同的權限等級;
消防聯動:提供對外聯動信號;
數據轉發:通過以太網通訊等方式接入其它系統,
在線升級:通過網絡實現遠程維護與升級;
系統擴展:綜合管理機設備具有擴展接口,可方便接入其它監控系統。
備用電源:主備電源可自動切換。

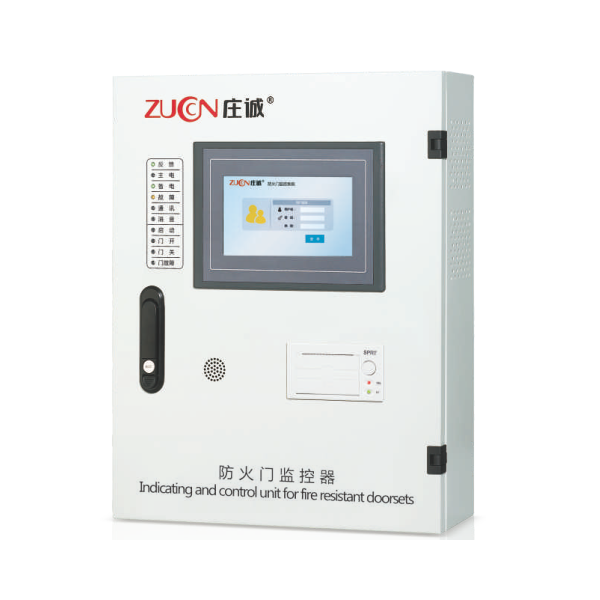

產品型號 | ZC-FD-H |
符合標準 | 國家標準GB29364-2012《防火門監控器》 |
工作電源 | 主電源:AC 220V 50/60Hz(電壓允許85-110%范圍偏差內變化) |
備用電源:2xDC12V/12Ah(主電源電壓過低或者中斷時,維持設備正常工作≥3小時 | |
輸出功率:250W | |
輸出電壓:DC24V 最大輸出電流:10A | |
通訊方式 | 1路CAN總線接口、2路二總線接口、1路232接口(CRT)、1路以太網TCP/IP接口 |
線纜要求 | NH-RVS 2x1.5mm2/NH-RVS 2x2.5mm2(通訊線) |
通訊距離及容量 |
CAN通訊:傳輸距離≤2000m(通過ZC-CAN集線器可延長通訊距離), 最大組網容量≤100臺區域分機,總監控容量≤2040編碼點; |
二總線通訊:傳輸距離≤1000m, 每回路最大監控容量≤255套一體式門磁開關或≤128套一體式電動閉門器等負載設備; | |
聯動控制輸出 | 開關量信號(常開) |
火警聯動功能 | 1路無源開關量信號或火警模塊接入 |
主要組成部件 | 顯示方式:7寸觸摸屏 |
蓄電池 | |
聲光報警器件:內置揚聲器,LED指示燈 | |
微型熱敏打印機 | |
工作環境 | 工作溫度: -10~+55℃, 儲存溫度:-20~+70℃ 相對濕度:≤95% |
歷史記錄 | 存儲容量≥100000條 |
ZC-CAN集線器(選配) | 可輸出4條通訊回路,每回路通訊容量100個編碼點,通訊距離2000m, 起中繼隔離作用 |
外型尺寸 | 1830mm x 600mm x 600mm(高x寬X深) |
